Les pièces sont réalisées en fonte mécanique type FGL 350, elles peuvent-être réalisées en Aluminium, Laiton ou Cupro Alu.
| A | B | C | D | |
| ∅ bonde | ∅ ext. | ∅ int. | longueur d'accrochement ext. | largeur bonde |
| 150 | 164 | 109 | 92 | 175 |
| 200 | 218 | 198 | 120 | 245 |
| 250 | 245 | 206 | 120 | 240 |
| 300 | 292 | 246 | 130 | 250 |
| 400 | 395 | 346 | 130 | 240 |
| 500 | 515 | 450 | 140 | 265 |
-

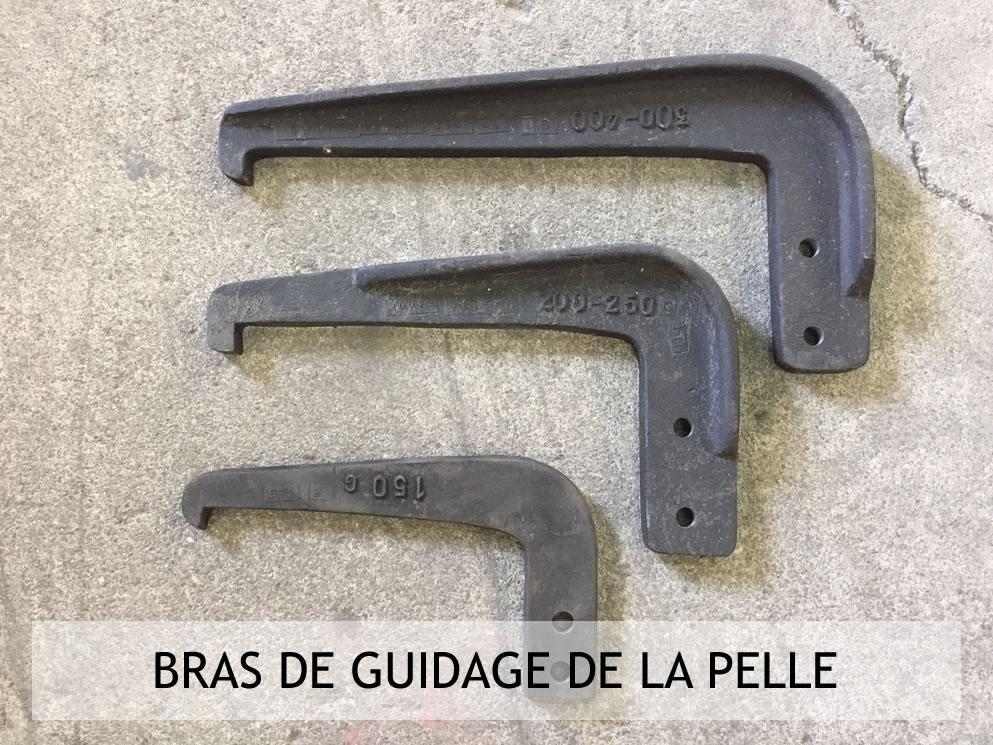

Bras de guidage Bras de guidage - Levage Levage

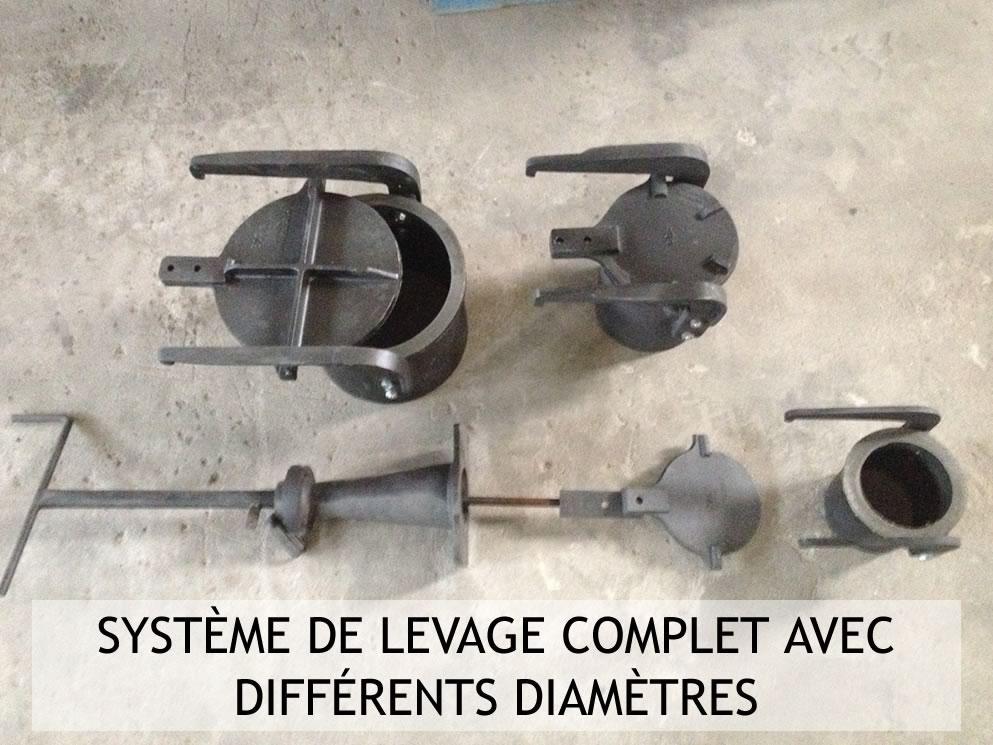

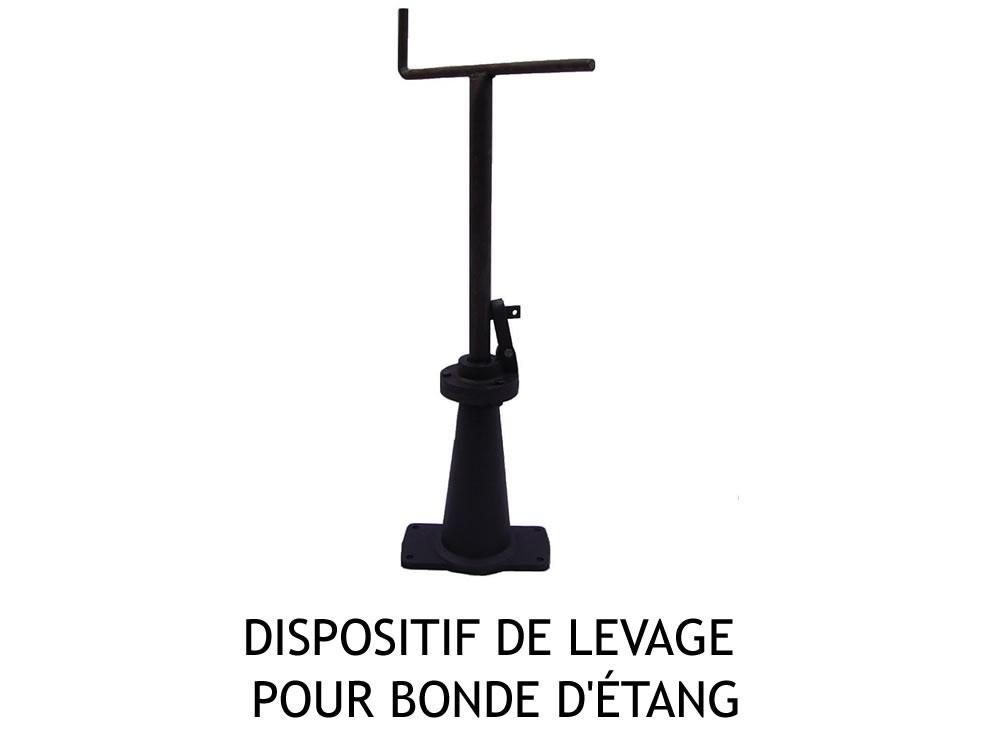

- Levage Levage

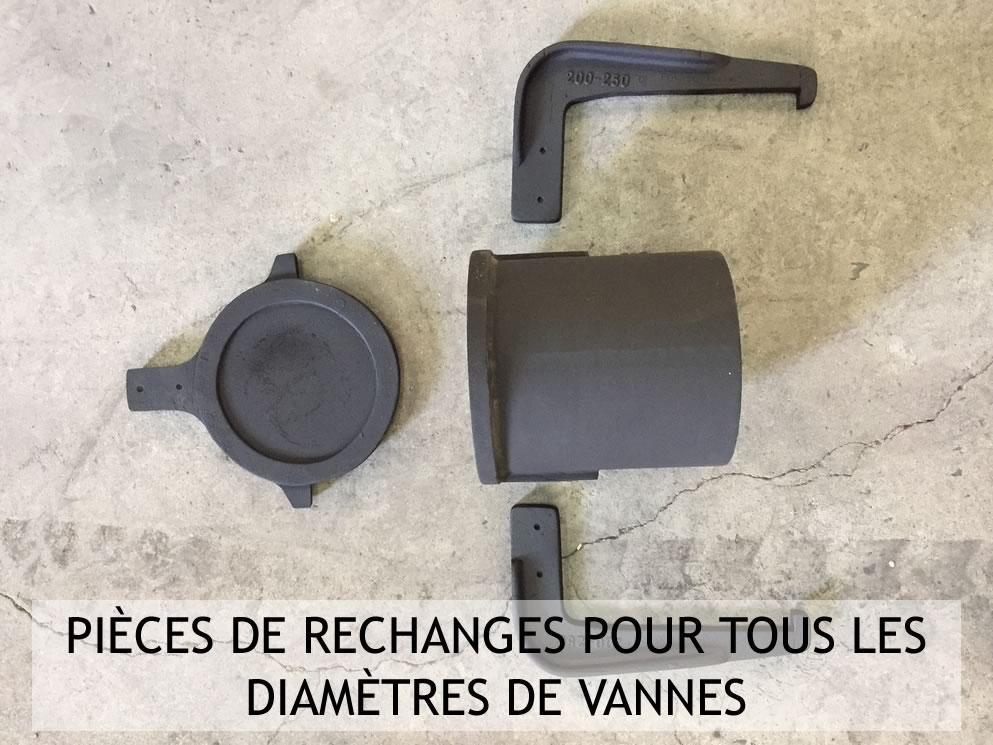

- Pièces Pièces

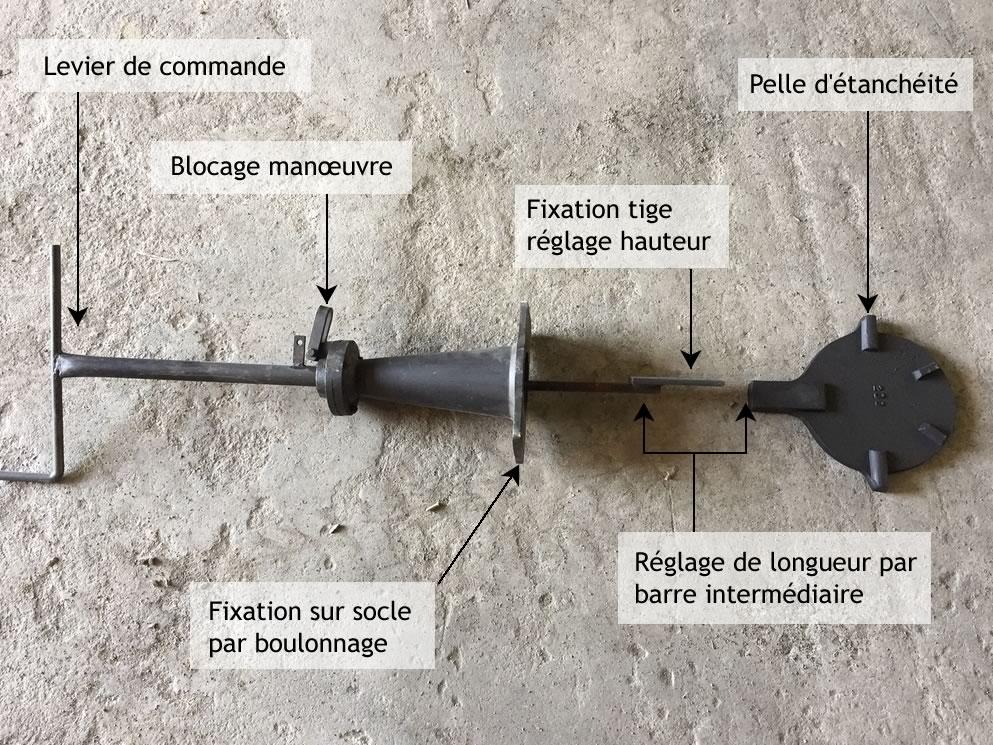

- Descriptif levage Descriptif levage

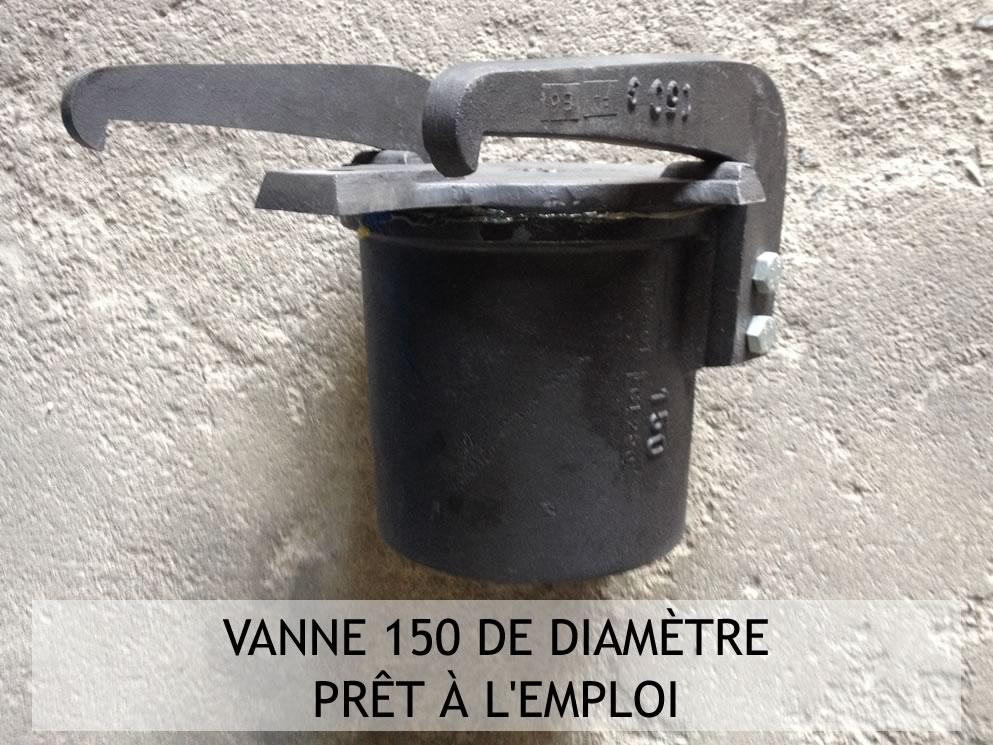

- Vanne 150 Vanne 150

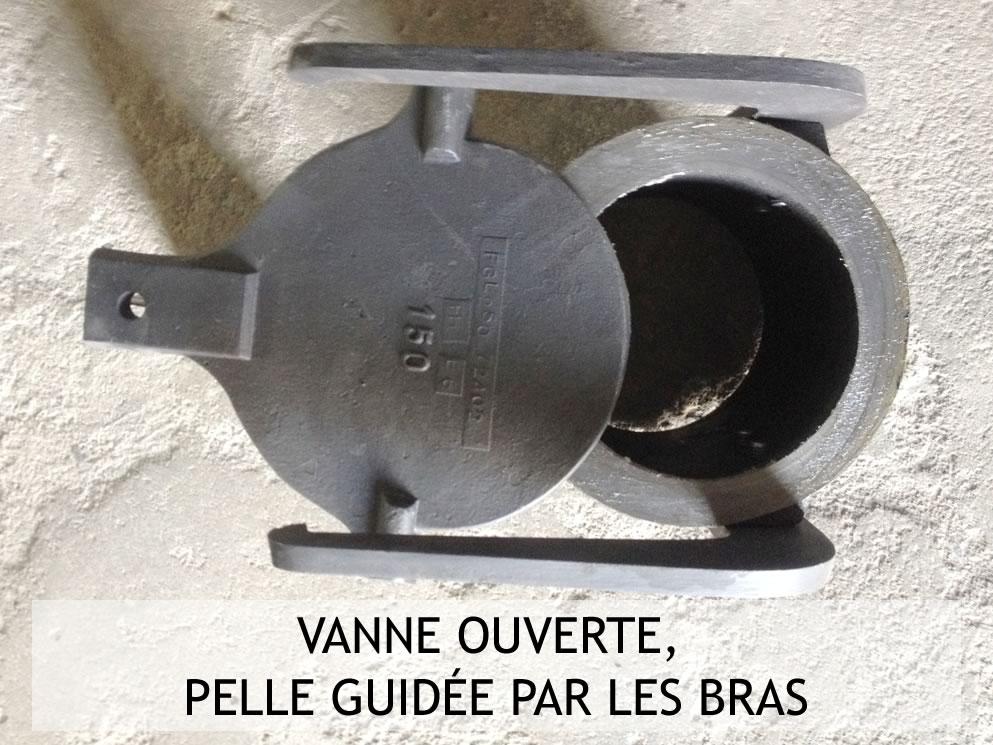

- Vanne Vanne

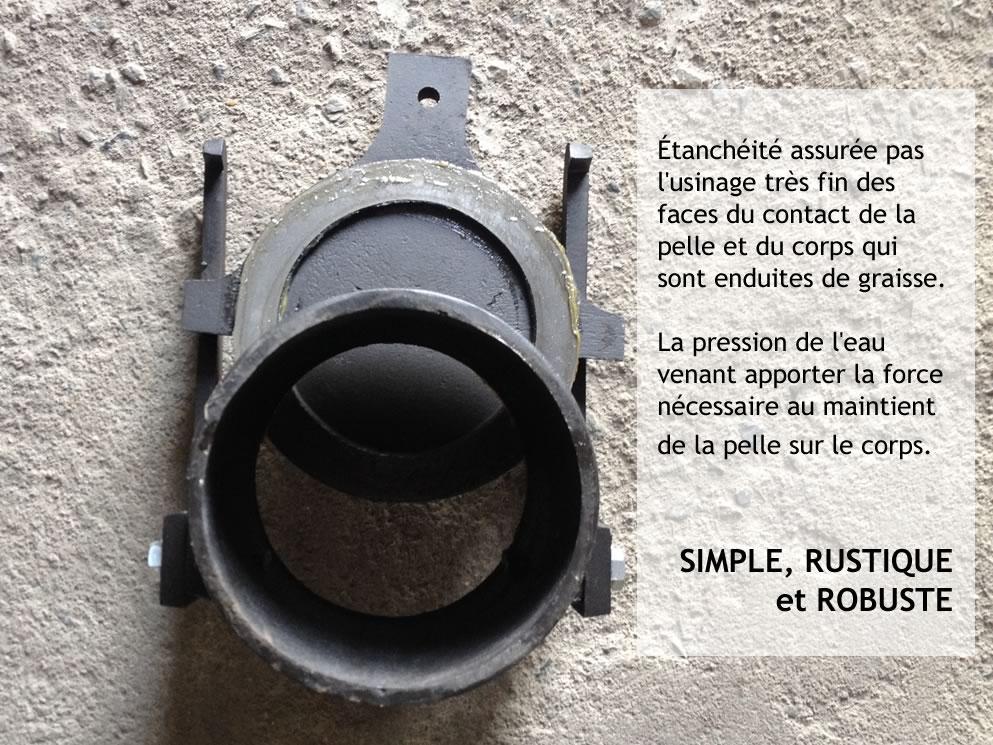

- Descriptif vanne Descriptif vanne
